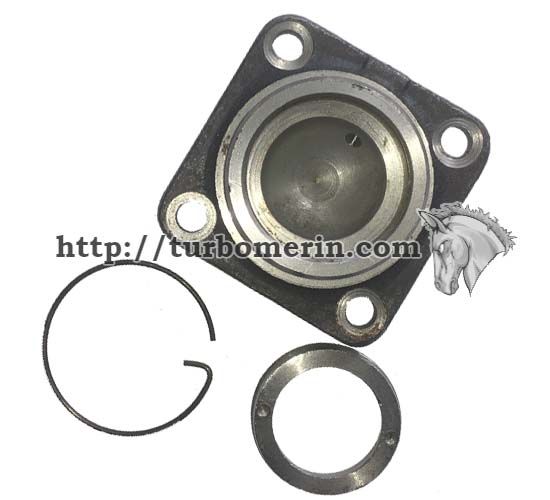

Площадка гидроцилиндра ЗИЛ 5 штокового 340 | Крепление гидроцилиндра ЗИЛ
- Код товара: ploshhadka-gc-zil-340
- Доступность: На складе
Описание
Площадка крепления гидроцилиндра ЗИЛ-130 5-и штокового устанавливается на цилиндры с длинной гильзы 340 и бугельные (с цапфами).
Установка на гидроцилиндр
Для установки площадки на гидравлический цилиндр ЗИЛ необходимо открутить шар 50 мм., с последнего штока цилиндра. Продеть его через кольцо площадки, вкрутить кольцо в площадку, выставить необходимый люфт, засверлить и надеть стопорное кольцо. Вкрутить в последний шток гидроцилиндра. За шприцуйте солидолом или другой смазкой через масленку.
Размеры площадки ЗИЛ
Линейный размер: 107х107 мм.
4-и отверстия: Ø12,5 мм.
Межосевое расстояние между отверстиями: 80 мм.
Цековка вокруг отверстий: 20 мм. (под гровер)
Диаметр выступа крепления (Пятака): 50 мм.
Высота выступа (Пятака): 13 мм.
Диаметр стопорного кольца: 2,5 мм.
Выполнена путем паковки металла
